很多网友想知道CAD多段线命令怎么用，CAD多段线是一种可以由直线段和圆弧段组成的复合图形，它可以用来绘制各种复杂的平面图形，如地图、建筑平面图等。但是很多网友不知道如何使用这个功能，今天就为大家分享这个CAD多段线的快捷键命令使用教程，希望能够帮助到有需要的网友。
cad多段线命令使用教程
在CAD软件中，输入PLINE或是PL命令后空格，就可以点击起点、下一点，进行多线段绘制。

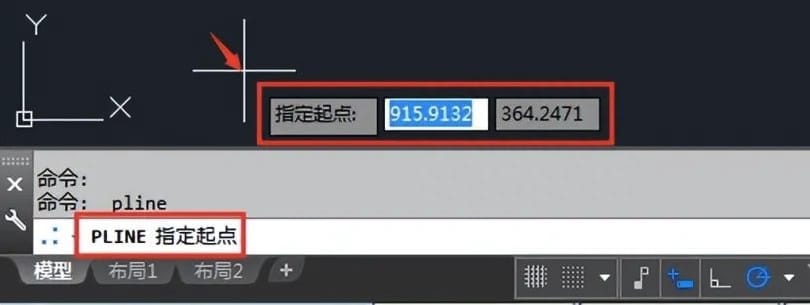

1、如上图所示，在命令栏中输入PLINE命令，我们先设置起点：可以输入X、Y的坐标点，也可以在绘图区点击任意点作为起点。

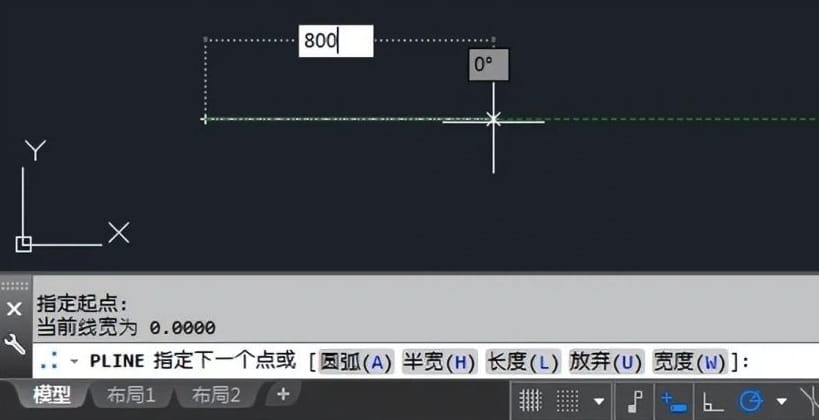

2、起点绘制完成后，接着绘制下一个点，可以根据自己的需要点击图纸上对应的点，按照自己的绘制需求输入数值，也就是需要指定绘制的多段线的长度。
3、当我们绘制结束后，我们可以输入C命令，或是点击闭合完成多线段的绘制。
4、在多段线绘制状态下，可以使用以下快捷键命令来控制多段线的形状和属性：
- A：切换圆弧模式和直线模式。
- C：关闭多段线，使其首尾相连。

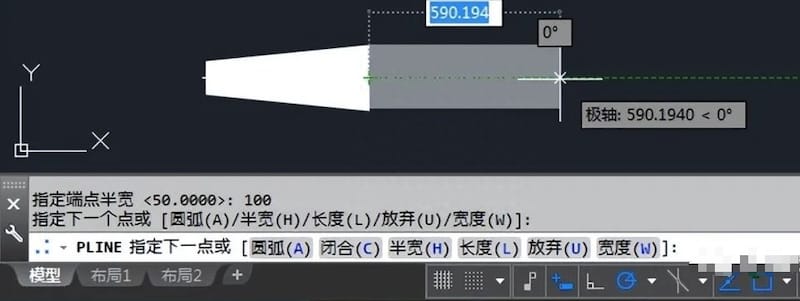

- D：指定多段线的宽度。
- E：结束多段线绘制。
- H：指定多段线的高度（仅对三维多段线有效）。
- J：连接两条相邻的多段线。
- L：切换直角模式和任意角模式。
- S：切换平滑模式和非平滑模式。
- W：指定多段线的起点和终点的宽度。
- X：退出多段线绘制。
