cad立面图怎么画(cad画立面图的标准化步骤)

很多网友不知道cad立面图怎么画,CAD立面图是一种用来表示建筑物或其他物体的外观和细节的图形,可以用来展示设计方案,进行施工图绘制,或者作为审批和备案的依据,但是很多网友不知道具体应该怎么画才好,今天就为大家分享给这个cad画立面图的教程,希望能够帮知道有需要的网友。

cad画立面图规范化步骤

1. 打开CAD软件,新建一个图纸,设置好图纸的比例和单位。

cad立面图怎么画(cad画立面图的规范步骤)

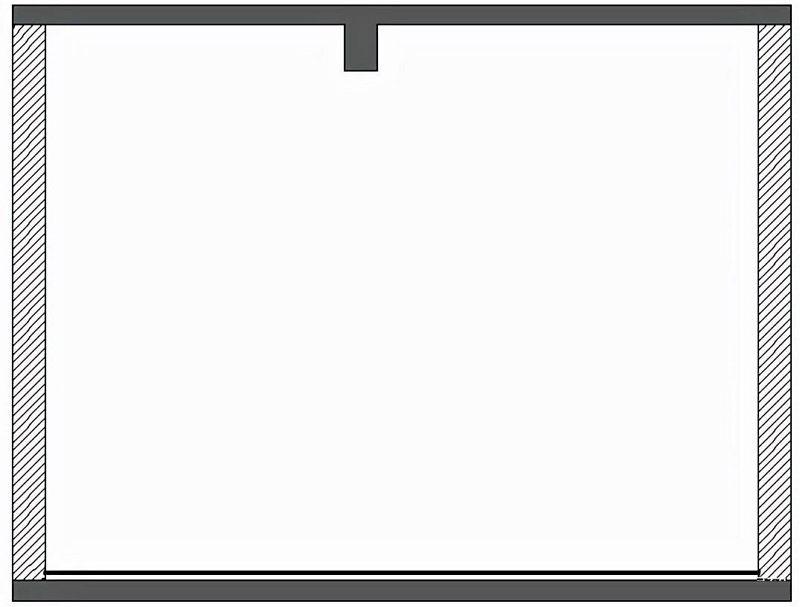

2、如上图所示,我们首先在图纸上绘制出物体的平面图,包括物体的轮廓,门窗,柱子等。

3、选择一个合适的视角,将平面图旋转到与立面图平行的位置。

cad立面图怎么画(cad画立面图的规范步骤)

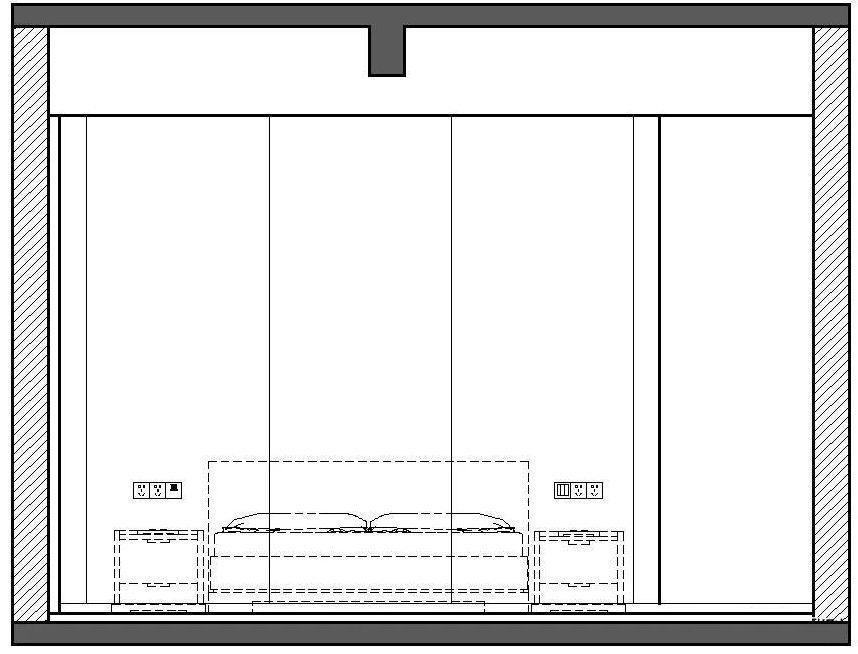

4、如上图所示,我们在平面图的基础上,沿着物体的高度方向,绘制出物体的轮廓线和细节线。注意保持线条的清晰和规整。

cad立面图怎么画(cad画立面图的规范步骤)

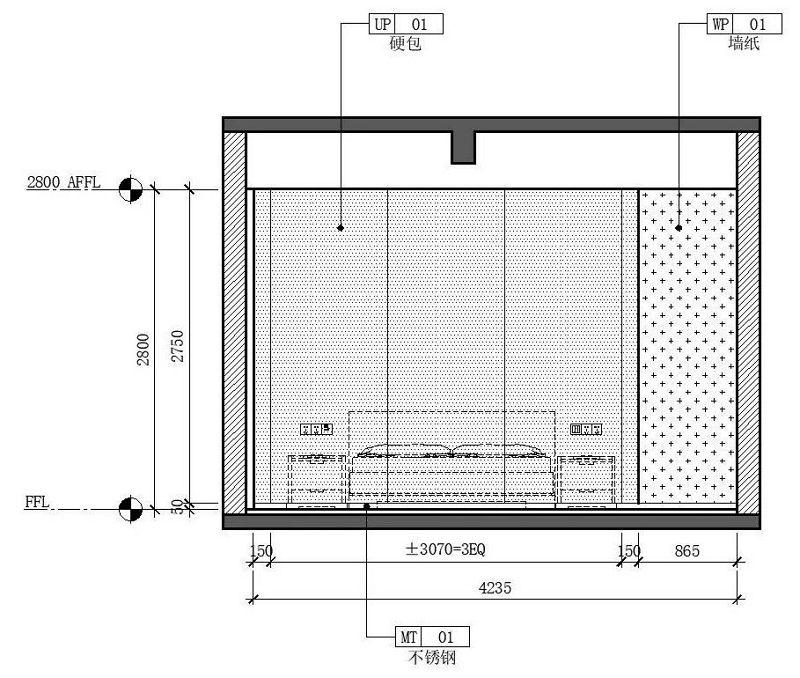

5、如上图所示,接着我们根据自己的设计需要添加物体的阴影,材质,颜色等效果,使立面图更加逼真和美观。

6、最后我们保存编辑好的立面图并打印出立面图,或者导出为其他格式的文件。
