很多人想要知道硬盘接口有哪些类型，常见的硬盘有U.2、M.2、SATA、mSATA、PCI-E这几种接口，但是很多人却傻傻分不清楚这些接口是长什么样子的，今天就为搭建分享这个硬盘接口类型图解，希望能够帮助到有需要的网友。
最全的硬盘接口类型图解

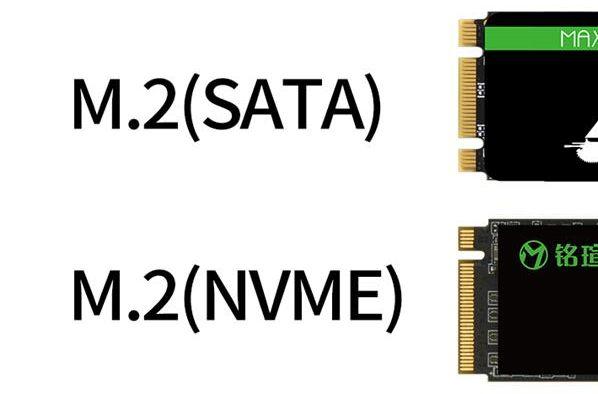

1、硬盘M.2接口，如下图所示：
M.2接口是最新一代的接口标准，M.2接口又有B key和M key之分，也就是socket2和socket3。socket2走SATA通道和PCI-E2.0 X4通道，速度为700MB/s和550MB/s。而socket3走PCI-E 3.0 X4通道，速度可达32Gbps，带宽约4GB/s，非常快，现在的M.2接口一直在普及socket3。

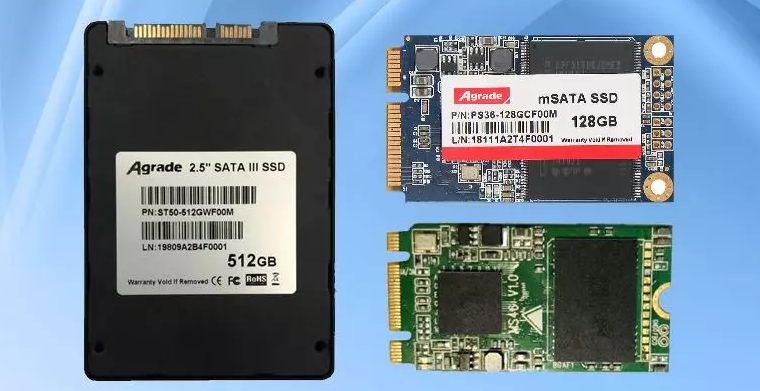

2、硬盘mSATA接口，如下图所示：
mSATA接口是笔记本硬盘的主流接口，适合轻薄本使用，和SATA一样，只是SATA接口的缩小版本而已，但是随着M.2接口的出现，这个接口基本被淘汰了。

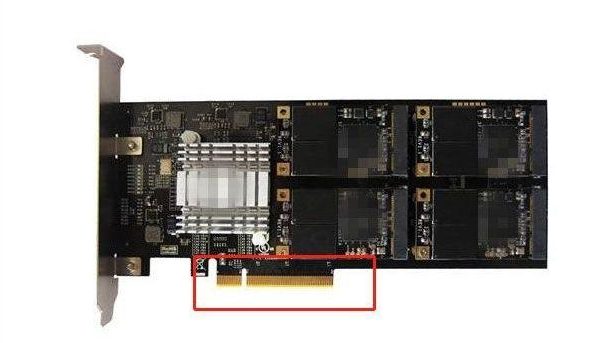

3、硬盘PCI-E接口，如下图所示：
PCI-E全称为PCI Express，是Intel主推的接口标准，采用点对点的串行连接，可以将数据传输率提高到一个很高的频率，以此提供更高的带宽。分为X1、X4、X8和X16。目前使用较多的是PCIe X4，市面上流通较多的是PCI-E 2.0版本和3.0版本，对应的X4带宽为16Gbps/32Gbps，折算成传输速率约为2GB/s和3.93GB/s，相比SATA接口，这已经是非常恐怖的速率了。

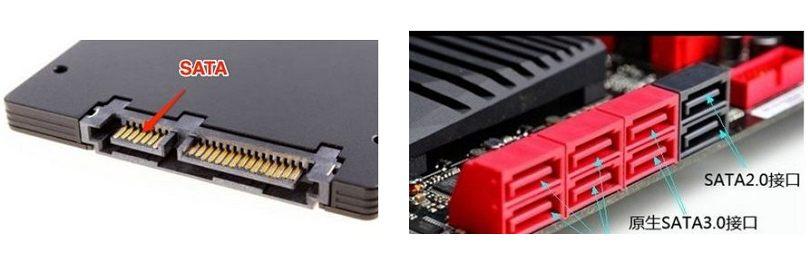

4、硬盘SATA接口，如下图所示：
SATA目前最新为3.0版本，是目前普及度最高的硬盘接口，普通的2.5英寸固态硬盘和机械硬盘都是这种接口，带宽6Gbps，兼容程度好、结构简单、支持热插拔是它最大的特点。

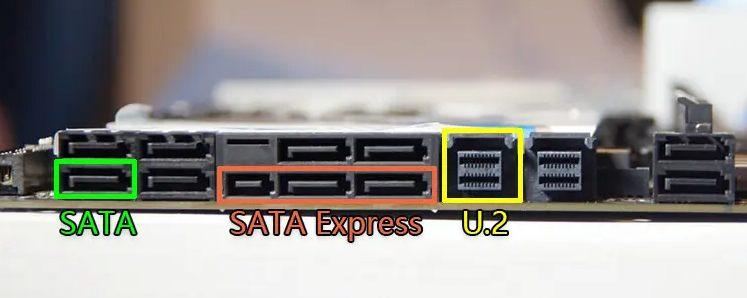

5、硬盘U.2接口，如下图所示：
U.2接口普及率不高，U.2接口别称SFF-8639，是由固态硬盘形态工作组织推出的接口规范。
